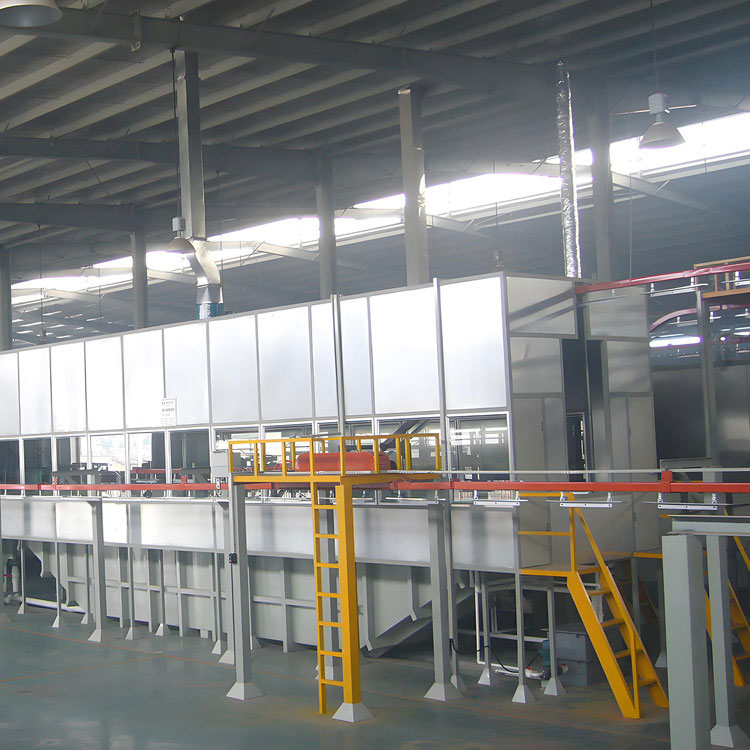

Dây chuyền sản xuất sơn điện di đúc

Tên thiết bị:Dây chuyền sản xuất sơn điện di đúc

Mô tả thiết bị:

Dây chuyền sản xuất sơn điện di đúc được vận chuyển theo dạng xích treo, với vật liệu phôi chính là gang. Toàn bộ thiết bị bao gồm quá trình tiền xử lý và phun. Quy trình xử lý như sau: tẩy dầu mỡ trước, tẩy dầu mỡ chính, rửa nước, rửa nước tinh khiết, silane, rửa nước tinh khiết, thổi nước tự động, điện di, UF0-UF1, rửa nước tinh khiết, rửa nước tinh khiết tươi, thổi nước tự động, một giọt nước, xử lý điện di, làm mát, phun bột, xử lý sơn và làm mát tự nhiên. Trong toàn bộ quá trình sản xuất, các quy trình đều hoàn chỉnh và thiết bị xử lý tiên tiến; Các điều kiện hoạt động an toàn và tốt, môi trường xưởng sạch sẽ.

Cấu trúc chính và thành phầný kiến:

1. Cấu tạo thiết bị sơ chế

Xử lý sơ bộ bao gồm thân nhà kho, thân bể chứa chất lỏng, hệ thống phun, hệ thống trộn và tuần hoàn chất lỏng trong bể, hệ thống kiểm soát nhiệt độ và gia nhiệt chất lỏng trong bể, hệ thống xả, thiết bị thổi nước và hệ thống xử lý khí thải hỗ trợ. Hệ thống thu hồi khí thải đạt tiêu chuẩn quốc gia và được thải ra sau khi đi qua thiết bị tháp lốc xoáy.

2. Cấu tạo của thiết bị phun bột

Phòng phun bột bao gồm thân phòng phun bột, hệ thống cấp thoát khí, hệ thống thu hồi bột hai giai đoạn, hệ thống chiếu sáng, v.v. Quy trình của hệ thống tái chế là bột chưa được nghiền thành bột trong quá trình phun phôi đi vào hệ thống tái chế và được phân tách bằng vòng quay của lốc xoáy lớn, do đó bột tương đối lớn không lắng xuống thùng bột tái chế phía dưới. Sau khi đi qua máy bơm cây tái chế, nó sẽ đi vào màn hình rung và bột đã sàng lọc sẽ đi vào thùng bột để sử dụng thứ cấp. Bột còn lại sẽ đi vào quá trình tái chế thứ cấp thông qua cửa thoát khí ở đầu lốc xoáy lớn và được tách ra bằng quá trình lọc tiêu chuẩn. Không khí sạch được thải ra ngoài trời hoặc trong xưởng vận hành. Bột được thổi ngược lại theo xung và đi vào thùng bột tái chế thứ cấp phía dưới, đạt được hiệu quả tái chế.

3. Cấu tạo chính của dây chuyền sản xuất sơn điện di cho vật đúc

Thiết kế tổng thể của thiết bị áp dụng thiết kế hợp lý và hiệu quả, có thể chịu được lực bổ sung do áp suất gió không cân bằng gây ra trong quá trình khởi động thiết bị và khả năng chịu tải tổng thể, đạt được sự tối ưu hóa của kết cấu.

Đặc điểm của dây chuyền sản xuất sơn điện di đúc:

① Hiệu quả chi phí cao

Dựa trên chiến lược phát triển và định vị sản phẩm của khách hàng cũng như khả năng chi trả, chúng tôi mong muốn đạt được hiệu quả chi phí tốt nhất.

② Trang bị tiên tiến

Ý tưởng thiết kế hướng tới sự xuất sắc, thiết bị công nghiệp có mức độ tự động hóa cao, thể hiện phong cách công ty hiện đại và tiên tiến.

③ Khả năng thích ứng cao

Đáp ứng yêu cầu sản xuất hiện tại và dự trữ không gian phát triển, có tính đến nhu cầu tăng sản lượng và nâng cao chất lượng trong tương lai

④ Chất lượng đạt tiêu chuẩn

Tuân thủ nghiêm ngặt hệ thống quản lý chất lượng IS0900, từng bước nhỏ trong toàn bộ quá trình lắp đặt thiết bị đều được giám sát chặt chẽ.
