Dây chuyền lắp ráp bức tranh khay cáp

Qingguo thông minh là nhà sản xuất và nhà cung cấp Trung Quốc, những người chủ yếu sản xuất dây chuyền lắp ráp sơn khay cáp với nhiều năm kinh nghiệm. Thiết kế của dây chuyền lắp ráp sơn khay cáp nhằm cải thiện hiệu quả sản xuất và chất lượng lớp phủ, sử dụng thiết bị tự động hóa hiện đại để đảm bảo kết nối trơn tru giữa mỗi bước. Hệ thống này có thể giảm hiệu quả chi phí lao động và cải thiện tính nhất quán và độ tin cậy của sản phẩm. Nếu bạn cần thông tin kỹ thuật hoặc ứng dụng chi tiết hơn, xin vui lòng hỏi bất cứ lúc nào!

Quá trình sản xuất dây chuyền lắp ráp sơn khay cáp

1. Giai đoạn xử lý trước:

-Cleaning: Loại bỏ dầu và rỉ sét từ các khay cáp để đảm bảo rằng bề mặt không có bụi, mỡ và oxit. Các phương pháp làm sạch phổ biến bao gồm rửa axit, rửa kiềm và làm sạch siêu âm.

Điều trị -phosphat (tùy chọn): tạo thành một lớp màng phốt phát trên bề mặt thép để tăng độ bám dính và kháng ăn mòn của lớp phủ.

2. Giai đoạn sấy:

-Pass các khay cáp được xử lý qua máy sấy để loại bỏ độ ẩm bề mặt và đảm bảo hiệu ứng phun.

3. Giai đoạn phun:

Lựa chọn súng -Spray: Chọn súng phun thích hợp (như súng phun không khí hoặc súng phun tĩnh điện) dựa trên các tính chất của lớp phủ.

Chuẩn bị -Chuẩn bị: Pha loãng và trộn bột hoặc lớp phủ chất lỏng một cách thích hợp theo yêu cầu của sản phẩm.

Quy trình -Spray: Xịt lớp phủ được chuẩn bị đều trên bề mặt của cây cầu để đảm bảo độ dày lớp phủ đồng đều và không bị bỏ lỡ phun.

4. Giai đoạn chữa bệnh:

-Perform hoạt động xử lý bảo dưỡng nhiệt trên khay cáp phun. Làm nóng trong lò làm cho lớp phủ trải qua phản ứng hóa học và hóa rắn, tạo thành một lớp phủ mạnh.

5. Kiểm tra chất lượng:

-InSpect sự xuất hiện và độ dày của lớp phủ để đảm bảo tuân thủ các tiêu chuẩn chất lượng. Nếu nó không đủ điều kiện, nó cần phải được xử lý lại.

6. Bao bì và lưu trữ:

-Fridy, gói và lưu trữ các khay cáp đủ điều kiện để giao hàng.

Cấu trúc thiết bị của dây chuyền lắp ráp sơn khay cáp

Dòng lắp ráp bức tranh khay cáp thường bao gồm các phần sau:

1. Thiết bị xử lý trước:

-Cleaning Machine: Được sử dụng để làm sạch và loại bỏ các oxit bề mặt của khay cáp.

-Phosphating Tank: Nếu sử dụng điều trị phốt phát, các bể phốt phát tương ứng cần phải được cấu hình.

2. Máy sấy:

-A common method for removing water after cleaning through heating technology is a hot air dryer.

3. Thiết bị phun:

-Spraying Machine: Súng phun điện hoặc khí nén được sử dụng để phun lớp phủ.

Thiết bị phun điện tử: Tăng độ bám dính của lớp phủ và cải thiện hiệu quả phun.

4. Curing lò nướng:

-Equipment có thể hoàn thành việc bảo dưỡng lớp phủ thành công bao gồm các lò bảo dưỡng hồng ngoại hoặc lò tuần hoàn không khí nóng.

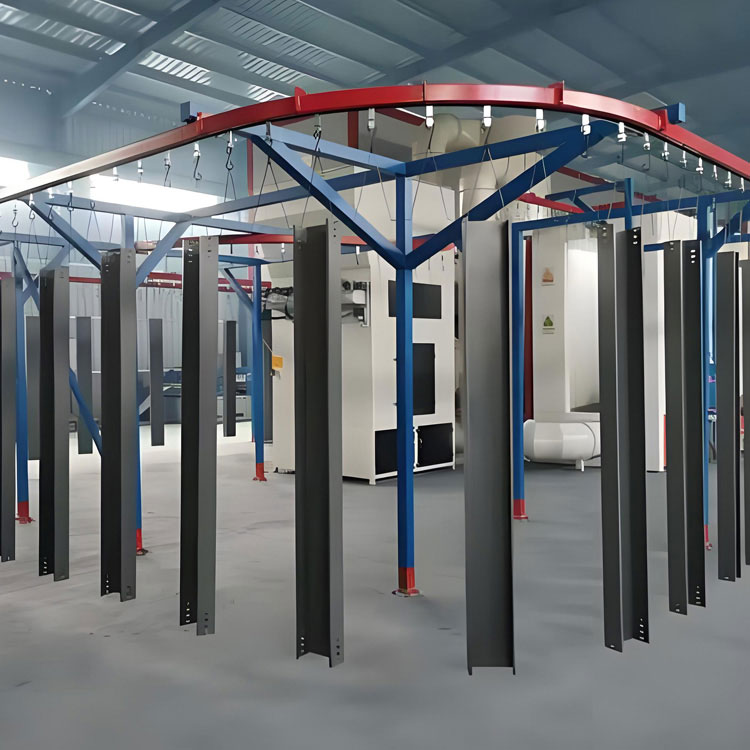

5. Hệ thống băng tải:

-PIPELINE THIẾT BỊ ĐIỀU KHIỂN: Nó có thể là một băng tải chuỗi hoặc một đường trống, được sử dụng để vận chuyển các khay cáp từ quy trình này sang quy trình tiếp theo.

6. Hệ thống điều khiển tự động hóa:

-Được trang bị một hệ thống điều khiển PLC, nó được sử dụng để tự động hóa việc quản lý các liên kết khác nhau trong dây chuyền lắp ráp phun sơn và cải thiện hiệu quả sản xuất tổng thể.
